Uchwyt magnetyczny znajdzie zastosowanie w operacjach, w których nie można użyć klasycznych imadeł lub chwytaków. Dostęp do obrabianego przedmiotu możliwy jest z pięciu stron. Kolejną zaletą w przeciwieństwie do magnesów mechanicznych jest brak deformacji powierzchni przedmiotów obrabianych. Wspólnym mianownikiem

wszystkich uchwytów magnetycznych jest szybkość wykonywanych operacji czyli oszczędność czasu. Proces mocowania i zdejmowania obrabianych lub transportowanych przedmiotów trwa tylko przez moment. Szybkość przynosi oszczędności a uchwyty magnetyczne wyraźnie obniżają przestoje maszyn podczas pracy na obrabiarkach CNC.



Aby lepiej zrozumieć wykorzystanie uchwytów magnetycznych, zobacz drzewo uchwytów magnetycznych.



Przykładowe stoły (uchwyty) magnetyczne:





Stół magnetyczny MASTERMILL:

Zastosowanie : frezowanie

Technologia elektropermanentna

Rozmiar uchwytu: od 300x420 mm

Siła mocująca : maks. 170 N/cm²

Zastosowanie:
+ obróbka nierównych, a także większych elementów, nawet z 5 stron
+ mocowanie szerokiej gamy rozmiarów obrabianych przedmiotów
podczas frezowania
+ mocowanie w celu wiercenia dużych form, odlewów, bloków,
konstrukcji, itp.
+ zgrubne szlifowanie dużych elementów





Stół magentyczny NEOMICRO:

Zastosowanie : szlifowanie

Technologia permanentna

Rozmiar uchwytu: od 70x140 mm

Siła mocująca : maks. 100 N/cm²





Zastosowanie:
+ szlifowanie precyzyjne na płasko, zarówno małych i cienkich,
jak też dużych elementów
+ możliwość zastosowania także do obróbki elektroerozyjnej

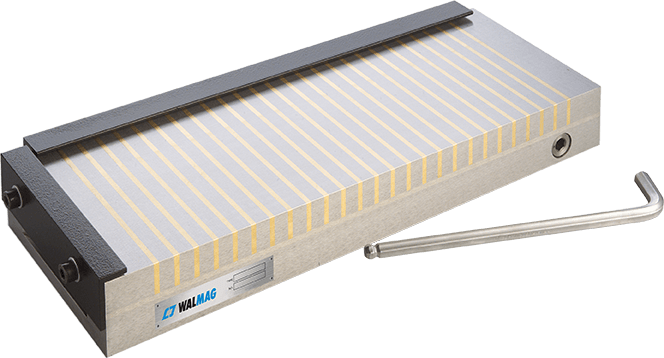

 Stół magnetyczny NEOMILL

Zastosowanie: frezowanie

Technologia permanentna

Rozmiar uchwytu: 150x250 mm

Siła mocująca : maks. 160 N/cm²





Zastosowanie:
+ frezowanie, wiercenie, struganie, szlifowanie zgrubne





Stół magnetyczny NEOSTAR

Zastosowanie: toczenie

Technologia permanentna

Rozmiar uchwytu: średnica od 130 mm

Siła mocująca : maks. 140 N/cm²



 Zastosowanie:

+ toczenie i szlifowanie obrabianych przedmiotów o okrągłych
kształtach
+ obróbka czoła, średnicy wewnętrznej i zewnętrznej możliwa
jest oddzielnie, lub w trakcie jednej operacji





Stół magnetyczny NEOSPARK

Zastosowanie: EDM

Technologia permanentna

Rozmiar: od 100 x 175 mm

Siła mocująca : maks. 100 N/cm²



Zastosowanie:
+ obróbka elektroerozyjna EDM
+ możliwość zanurzenia w cieczy dielektrycznej
+ precyzyjne szlifowanie bardzo małych i cienkich elementów





 Stół magentyczny UNIGRIP

Zastosowanie: szlifowanie

Technologia elektropermagnetyczna

Rozmiar: od 200 x 600 mm

Siła mocująca : maks. 90 N/cm²

Zastosowanie:
+ mocowanie średnich i dużych obrabianych przedmiotów
podczas zwykłego szlifowania





Stół magnetyczny NEOGRIP

Zastosowanie: szlifowanie na okrągło

Technologia permanentna

Rozmiar: średnica od 100 mm

Siła mocująca : maks. 80 N/cm²

Zastosowanie:
+ szlifowanie wykáńczające na okrągło
+ szlifowanie na okrągło, na sucho, a także z emulsją chłodzącą
+ pomoc dla różnych stanowisk pracy





Stół magnetyczny MAXGRIP

Zastosowanie: szlifowanie na okrągło

Technologia permanentna

Rozmiar: średnica od 200 mm

Siła mocująca : maks. 160 N/cm²

Zastosowanie:
+ mocowanie obrabianych przedmiotów podczas toczenia i
szlifowania na okrągło

+średnica obrabianego przedmiotu min. 40 x 8 mm





Stół magnetyczny BJP

Zastosowanie: szlifowanie

Technologia elektromagnetyczna

Rozmiar: od 200 x 600 mm

Siła mocująca : maks. 130 N/cm²

Zastosowanie:
+ wymagające szlifowanie powierzchniowe na płasko szerokiej
gamy rozmiarów obrabianych przedmiotów





Stół magnetyczny ALUSTAR

Zastosowanie: toczenie

Technologia permanentna

Rozmiar: średnica od 200 mm

Siła mocująca : maks. 140 N/cm²

Zastosowanie:
+ toczenie i szlifowanie obrabianych przedmiotów o okrągłych
kształtach





Stół magnetyczny NEODYMAX

Zastosowanie: frezowanie/szlifowanie

Technologia permanentna

Rozmiar: od 150 x 300 mm

Siła mocująca : maks. 120 N/cm²

Zastosowanie:
+ precyzyjne szlifowanie od małych i cienkich elementów aż po
duże komponenty
+ lekkie frezowanie powierzchniowe
+ można zanurzyć w cieczy dielektrycznej



Stół magnetyczny ELECTROFINE

Zastosowanie na szlifierkach

Technologia elektromagnetyczny

Rozmiar: od 150 x 250 mm

Siła mocująca : maks.  100 N/cm²





Zastosowanie:
+ do mocowania małych, a także dużych obrabianych
przedmiotów podczas precyzyjnego szlifowania na płasko



Podstawka magnetyczna MAGBASE (FARO)

Zastosowanie : akcesoria

Technologia permanentna

Rozmiar:średnica 150 mm

Siła mocująca : maks.  140 N/cm²



Podstawa magnetyczna, to znakomity sposób na montaż ramienia pomiarowego na stalowej powierzchni stołu roboczego, lub bezpośrednio do maszyny. Dzięki małej masie i łatwemu przełączaniu stanowi ona narzędzie do szybkiego przemieszczania w
przypadku pomiarów na różnych częściach stołu. Przyrząd pomiarowy z taką podstawą można umieścić także bezpośrednio na mierzonej części.
